X28数控龙门铣床横梁调整方法

　　X28数控龙门铣床横梁调平系统频繁出现报警，电气调平失效，每次都得手动调平，十分麻烦，尤其是在机床回参考点设置过程中，造成机床加工效率低，影响了正常的生产。下面铣床厂家山东榴莲社区重工机床有限公司介绍数控龙门铣床横梁调整方法。

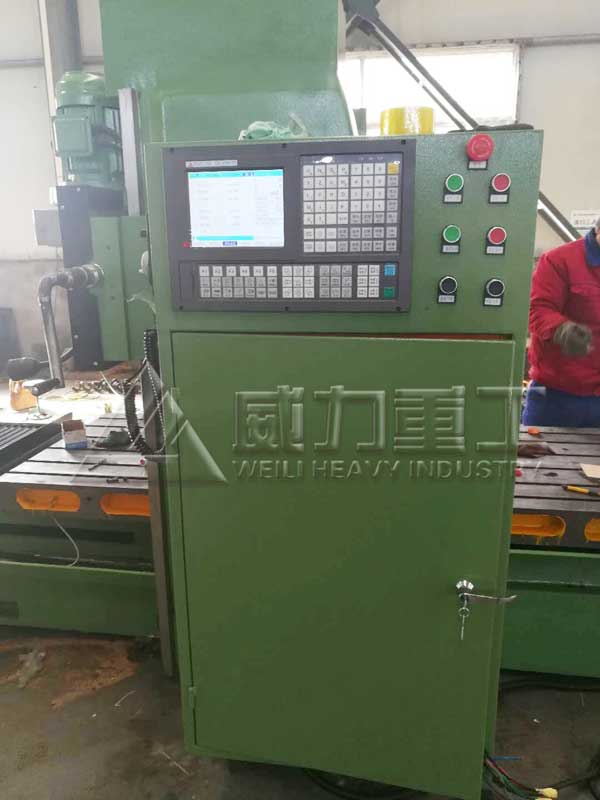

龙门铣床的数控系统


　　横梁调平是由横梁升降电机提升横梁，然后调平X28数控龙门铣床电机进行微调，使整体横梁达到平衡。对于工作台长13M,宽3.5M的龙门铣，滑枕、铣头及溜板等质量共近30T，当铣削单元（溜板）在横梁导轨上作水平运动时势必造成横梁的倾斜，越是靠近横梁导轨的两端横梁倾斜就越严重，如果横梁没有调平机构来维持，机床走溜板加工出来的平面和工作台平面就会不平行，最终导致加工工件的水平面不平，即几何精度超差，如果使用铣头加工工件，会造成铣头四个方向加工平面几何精度超差。

　　横梁调平一般工作在自动调平状态下，通过PLC来控制调平，即伺服轴W3在自动调平时，是一个PLC轴。在调平时，如果W1和W2轴的差值大于0.1mm或差值小于-0.1mm，自动调平失败，此时必须手动调平，使横梁调平轴W3从PLC轴回到NC轴控制方式。通过MCP上的自定义键，横梁手动调平有效T9按钮，在按住T9达到30秒后，按钮上方指示灯亮，然后松开该按钮，W3轴即从PLC轴切换到NC轴。这时与操作NC轴一样，在JOG方式下，选中W3轴，即MCP上的第七个轴，然后打开进给倍率开关及进给使能就可以对其点动操作了。手动调平后，X28数控龙门铣床自动进入自动调平状态，此时手动调平按钮无效。
